Osciloscopio

Un osciloscopio es un instrumento de medición electrónico para la representación gráfica de señales eléctricas que pueden variar en el tiempo. Es muy usado en electrónica de señal, frecuentemente junto a un analizador de espectro.

Presenta los valores de las señales eléctricas en forma de coordenadas en una pantalla, en la que normalmente el eje X (horizontal) representa tiempos y el eje Y (vertical) representa tensiones. La imagen así obtenida se denomina oscilograma. Suelen incluir otra entrada, llamada "eje Z" o "Cilindro de Wehnelt" que controla la luminosidad del haz, permitiendo resaltar o apagar algunos segmentos de la traza.

Los osciloscopios, clasificados según su funcionamiento interno, pueden ser tanto analógicos como digitales, siendo el resultado mostrado idéntico en cualquiera de los dos casos, en teoría.

Relé

El relé o relevador es un dispositivo electromecánico. Funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes. Fue inventado por Joseph Henry en 1835.

Dado que el relé es capaz de controlar un circuito de salida de mayor potencia que el de entrada, puede considerarse, en un amplio sentido, como un amplificador eléctrico. Como tal se emplearon en telegrafía, haciendo la función de repetidores que generaban una nueva señal con corriente procedente de pilas locales a partir de la señal débil recibida por la línea. Se les llamaba "relevadores" [cita requerida]. De ahí "relé".

Electronica Basica ( 25 Videos )

Tutorial hecho por Twistx77

HP profundiza en la electroquímica y de las operaciones térmicas de memristores de óxido de titanio

A los documentos nueva pareja publicados de los laboratorios de HP y asociados asociaciones universitarias titulado "La ubicación de conmutación de un memristor bipolar, Química, cartografía térmica y estructural" y "simulaciones de dinámica molecular de Resistencias de la memoria de óxido" en los próximos meses los detalles PIO Ciencias de Nanotecnología diario cómo HP sigue para concentrarse en los estratos de óxido de titanio. De particular interés son específicos y las correlaciones entre las simulaciones en cuanto a la función y el lugar de cambiar las ubicaciones en la superficie.

Pero en el contexto de todos los avances en diferentes sustratos, incluyendo el grafeno, será interesante ver cómo varios efectos sustrato línea con las expectativas de diseño de dispositivos. De cualquier manera, algunas de las especias macromodeling todavía tiene un largo sudar tinta para ver algunas de las observaciones del filtro hasta la facilidad de uso.

Sin embargo, meses último premio de un $ 7.000.000 nos conceda [link] de la Fuerza Aérea Oficina de Investigación Científica a través de su programa de MURI a la Universidad de Santa Bárbara, con la colaboración del Instituto de Tecnología de California, Universidad de Stony Brook NY, y la Universidad de Illinois en Urbana-Champaign seguramente ayudará. El Departamento de UCSB de Ingeniería Eléctrica y Computación se busca en la construcción de nanoescala compacta tridimensional tecnología memristor.

Pasta de Soldar

La pasta de soldar se compone principalmente de una aleación mayoritariamente de estaño microgranulado, formando esferas que pueden ir de los 20 mm a los 75mm de diámetro. Este polvo viene mezclado con flux, así conocido habitualmente el agente químico que actúa como decapante y que ayuda a la formación de una buena soldadura. Este puede ser de base acuosa u al solvente. Juntos forman la pasta o crema de soldar que debemos depositar sobre los pads o islas de soldadura de la PCB justo antes de la colocación de componentes SMD.

Una vez colocado el componente SMD con sus terminales sobre la pasta el conjunto será sometido a un ciclo de temperatura en un horno continuo siguiendo una curva tal que hará que el estaño se fusione, fluya y forme al enfriarse la necesaria soldadura que será la unión eléctrica y mecánica del componente con el circuito impreso.

Las pastas de soldar requieren almacenamiento refrigerado, pero previo a su utilización deben tomar la temperatura ambiente sin ser abierto para evitar la condensación de humedad lo cual es causa de posibles fallas en la soldadura. En todos los casos se recomienda observar las indicaciones del fabricante ya que estos productos son tóxicos.

Estaño

La soldadura con estaño es la base de todas las aplicaiones electrónicas porque permite la realización de conexiones entre conductores y entre éstos y los diversos componentes, obteniendo rápidamente la máxima seguridad de contacto.

Consiste en unir las partes a soldar de manera que se toquen y cubrirlas con una gota de estaño fundido que, una vez enfriada, constituirá una verdadera unión, sobre todo desde el punto de vista electrónico.

Soldador ( Cautin )

Un soldador es una herramienta manual más utilizado en la soldadura. Que suministra calor para derretir la soldadura para que pueda fluir en la unión entre dos piezas.

Un soldador se compone de una punta de metal calentado y una manija aislada. Calefacción se realiza generalmente eléctricamente, haciendo pasar una corriente eléctrica (suministrada a través de un cable eléctrico o cables de la batería) a través del material de resistencia de un elemento de calefacción. Otro método de calefacción incluye la combustión de un gas adecuado, que puede ser entregado a través de un tanque montado en la plancha (sin llama), o por medio de una llama externa.

Utiliza menos comunes incluyen pirograbado (quema de diseños en madera) y la soldadura de plástico.

Soldadores son los más utilizados para la instalación, reparaciones y trabajos de producción limitada. Alto volumen de líneas de producción de utilizar otros métodos de soldadura

Multimetro

Un multímetro, también denominado polímetro,1 tester o multitester, es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas como corrientes y potenciales (tensiones) o pasivas como resistencias, capacidades y otras. Las medidas pueden realizarse para corriente continua o alterna y en varios márgenes de medida cada una. Los hay analógicos y posteriormente se han introducido los digitales cuya función es la misma (con alguna variante añadida).

Led

Un led1 (de la sigla inglesa LED: Light-Emitting Diode: ‘diodo emisor de luz’) es un diodo semiconductor que emite luz. Se usan como indicadores en muchos dispositivos, y cada vez con mucha más frecuencia, en iluminación. Presentado como un componente electrónico en 1962, los primeros ledes emitían luz roja de baja intensidad, pero los dispositivos actuales emiten luz de alto brillo en el espectro infrarrojo, visible y ultravioleta.

Cuando un led se encuentra en polarización directa, los electrones pueden recombinarse con los huecos en el dispositivo, liberando energía en forma de fotones. Este efecto es llamado electroluminiscencia y el color de la luz (correspondiente a la energía del fotón) se determina a partir de la banda de energía del semiconductor. Por lo general, el área de un led es muy pequeña (menor a 1 mm), y se pueden usar componentes ópticos integrados para formar su patrón de radiación. Los ledes presentan muchas ventajas sobre las fuentes de luz incandescente como un consumo de energía mucho menor, mayor tiempo de vida, tamaño más pequeño, gran durabilidad y fiabilidad. Los ledes que pueden iluminar un cuarto son relativamente costosos y requieren una corriente más precisa y una protección térmica a comparación de las lámparas fluorescentes.

Los ledes se usan en aplicaciones tan diversas como iluminación de aviación, iluminación automotriz (específicamente las luces de posición traseras, direccionales e indicadores) así como en las señales de tráfico. El tamaño compacto, la posibilidad de encenderse rápido, y la gran fiabilidad de los ledes han permitido el desarrollo de nuevas pantallas de texto y vídeo, mientras que sus altas frecuencias de operación son también útiles en tecnologías avanzadas de comunicaciones. Los ledes infrarrojo también se usan en unidades de control remoto de muchos productos comerciales incluyendo televisores, reproductores de DVD, entre otras aplicaciones domésticas.

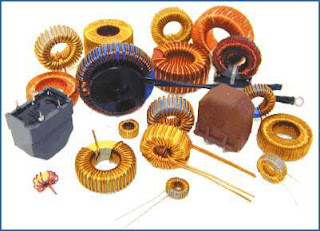

Inductor

Un inductor o bobina es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la autoinducción, almacena energía en forma de campo magnético.

Circuito Integrado ( IC )

Un circuito integrado (CI), también conocido como chip o microchip, es una pastilla pequeña de material semiconductor, de algunos milímetros cuadrados de área, sobre la que se fabrican circuitos electrónicos generalmente mediante fotolitografía y que está protegida dentro de un encapsulado de plástico o cerámica. El encapsulado posee conductores metálicos apropiados para hacer conexión entre la pastilla y un circuito impreso.

Mosfet

MOSFET son las siglas de Metal Oxide Semiconductor Field Effect Transistor. Consiste en un transistor de efecto de campo basado en la estructura MOS. Es el transistor más utilizado en la industria microelectrónica. Prácticamente la totalidad de los circuitos integrados de uso comercial están basados en transistores MOSFET.

Memristor

En teoría de circuitos eléctricos, el memristor es un elemento de circuito pasivo. Ha sido descrito como el cuarto elemento de los circuitos pasivos, Junto con los tres mejor conocidos: el condensador, la resistencia y el inductor.1 El nombre es una palabra compuesta de memory resistor (resistencia-memoria).

Un memristor efectivamente almacena información porque el nivel de su resistencia eléctrica cambia cuando es aplicada la corriente. Donde una resistencia típica proporciona un nivel estable de resistencia, un memristor puede tener un alto nivel de resistencia que puede ser interpretado en una computadora en términos de datos como un "1", y un bajo nivel que puede ser interpretado como un "0". Así, controlando la corriente, los datos pueden ser guardados y reescritos. En un sentido, un memristor es una resistencia variable que, con su resistencia, refleja su propia historia.[cita requerida]

El memristor fue predicho y descrito en 1971 por Leon Chua, de la Universidad de California, Berkeley, en un artículo que apareció en IEEE Transactions on Circuit Theory.2

Durante 37 años, el memristor fue un dispositivo hipotético, sin ejemplos físicos. En abril de 2008, una implementación física del memristor fue divulgada en Nature por un equipo de investigadores de HP Labs.3 4 5 6 de la multinacional Hewlett Packard

Transistor

El transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador. El término "transistor" es la contracción en inglés de transfer resistor ("resistencia de transferencia"). Actualmente se encuentran prácticamente en todos los aparatos domésticos de uso diario: radios, televisores, grabadoras, reproductores de audio y video, hornos de microondas, lavadoras, automóviles, equipos de refrigeración, alarmas, relojes de cuarzo, ordenadores, calculadoras, impresoras, lámparas fluorescentes, equipos de rayos X, tomógrafos, ecógrafos, reproductores mp3, teléfonos móviles, etc.

Diodo Zener

El diodo Zener es un diodo de silicio que se ha construido para que funcione en las zonas de rupturas, recibe ese nombre por su inventor, el Dr. Clarence Melvin Zener. El diodo zener es la parte esencial de los reguladores de tensión casi constantes con independencia de que se presenten grandes variaciones de la tensión de red, de la resistencia de carga y temperatura.

Son mal llamados a veces diodos de avalancha, pues presentan comportamientos similares a estos, pero los mecanismos involucrados son diferentes.

Diodo

Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un sentido. Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una pieza de cristal semiconductor conectada a dos terminales eléctricos. El diodo de vacío (que actualmente ya no se usa, excepto para tecnologías de alta potencia) es un tubo de vacío con dos electrodos: una lámina como ánodo, y un cátodo.

De forma simplificada, la curva característica de un diodo (I-V) consta de dos regiones: por debajo de cierta diferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con una resistencia eléctrica muy pequeña.Debido a este comportamiento, se les suele denominar rectificadores, ya que son dispositivos capaces de suprimir la parte negativa de cualquier señal, como paso inicial para convertir una corriente alterna en corriente continua. Su principio de funcionamiento está basado en los experimentos de Lee De Forest.

Los primeros diodos eran válvulas o tubos de vacío, también llamados válvulas termoiónicas constituidos por dos electrodos rodeados de vacío en un tubo de cristal, con un aspecto similar al de las lámparas incandescentes. El invento fue desarrollado en 1904 por John Ambrose Fleming, empleado de la empresa Marconi, basándose en observaciones realizadas por Thomas Alva Edison.

Al igual que las lámparas incandescentes, los tubos de vacío tienen un filamento (el cátodo) a través del cual circula la corriente, calentándolo por efecto Joule. El filamento está tratado con óxido de bario, de modo que al calentarse emite electrones al vacío circundante los cuales son conducidos electrostáticamente hacia una placa, curvada por un muelle doble, cargada positivamente (el ánodo), produciéndose así la conducción. Evidentemente, si el cátodo no se calienta, no podrá ceder electrones. Por esa razón, los circuitos que utilizaban válvulas de vacío requerían un tiempo para que las válvulas se calentaran antes de poder funcionar y las válvulas se quemaban con mucha facilidad.

Condensador ( Capasitor )

En electricidad y electrónica, un condensador es un dispositivo que almacena energía eléctrica, es un componente pasivo. Está formado por un par de superficies conductoras en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra), generalmente en forma de tablas, esferas o láminas, separadas por un material dieléctrico (siendo este utilizado en un condensador para disminuir el campo eléctrico, ya que actúa como aislante) o por el vacío, que, sometidas a una diferencia de potencial (d.d.p.) adquieren una determinada carga eléctrica, positiva en una de las placas y negativa en la otra (siendo nula la carga total almacenada).

Resistor

Se denomina resistor al componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito. En el propio argot eléctrico y electrónico, son conocidos simplemente como resistencias. En otros casos, como en las planchas, calentadores, etc., se emplean resistencias para producir calor aprovechando el efecto Joule.

Es un material formado por carbón y otros elementos resistivos para disminuir la corriente que pasa. Se opone al paso de la corriente. La corriente máxima en un resistor viene condicionado por la máxima potencia que puede disipar su cuerpo. Esta potencia se puede identificar visualmente a partir del diámetro sin que sea necesaria otra indicación. Los valores más comunes son 0,25 W, 0,5 W y 1 W.

Existen resistencias de valor variable, que reciben el nombre de potenciómetros.
